单轴搅拌机三大组成机构介绍



单轴搅拌机整机重量轻、能耗低、噪音低、搅拌质量好，是中小型建筑工程施工的选择设备。本文就单轴搅拌机三大组成机构——搅拌、卷扬、卸料机构做详细介绍。

1.搅拌机构

单轴搅拌机的主要特点就是具有卧轴搅拌机构，主要由搅拌筒、搅拌轴和轴端密封装置等组成。

搅拌筒是钢结构件，内部有衬板，搅拌轴上装有各有几组左右对称的搅拌叶片，结构简单，装调方便，可以根据磨损情况调整与罐体的间隙。轴端密封装置是一种密封装置，密封的目的主要是防止灰浆渗漏，保证轴不被磨损和轴承正常工作。

单轴搅拌机搅拌机构如图所示：

2..卷扬机构

单轴搅拌机工作时，电动机经过减速机直接驱动卷筒，使钢丝绳运动，通过滑轮组，带动料斗上下运动，在卷筒端装有料斗限位装置，控制料斗的正确工作位置，当位置不合适时，可以调整螺母达到要求。

单轴搅拌机卷扬机构如图所示：

1.电机；2.联轴器；3.电磁制动器；4.输入轴；5.减速箱；6.卷筒；7.丝杠；8.支撑座；9.终点行程开关；10.限位螺母；11、12.定位；13.行程开关托板。

3.卸料机构

单轴搅拌机卸料机构是电动的，动力是由搅拌轴通过锥形摩擦离合器输出和操纵，通过链条和偏心轮使轴转动，开闭卸料门。

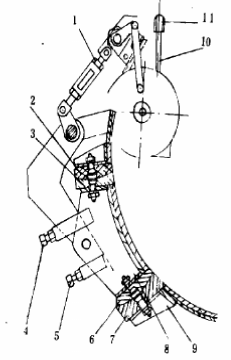

1.调整螺母；2.门框上衬板；3.料门上衬板；4.上调整螺母；5.下调整螺母；6.料门下衬板；7.门框下衬板；8.卸料门；9.卸料门框；10.短手柄；11.手动出料螺母。

有关单轴搅拌机的三大组成机构方泰就为大家介绍到这里了，如需了解更多，请持续关注本网站。
