混凝土搅拌站砂石配料系统组成结构



砂石骨料是生产混凝土的主要原材料之一，在搅拌站中由砂石配料系统配料计量。本文就搅拌站砂石配料系统的组成结构做详细介绍。

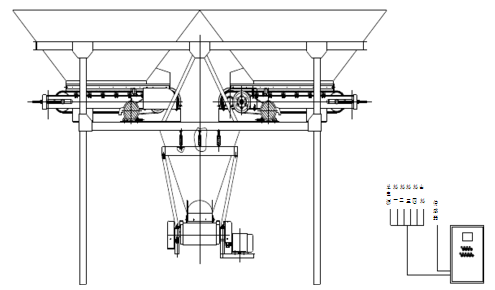

砂石配料系统主要由骨料仓、骨料仓机架、骨料称量斗、水平皮带输送机、传感器等部份组成，结构示意简图如下：

1.骨料仓

骨料仓由多个容积相等的料斗体组成，箱体可拆卸、拼装，以便运输，骨料仓中的骨料由装载机上料，各种骨料由机架中的斗门通过气缸来控制，向砂石称量斗中投料（每两个斗门控制一种骨料）。

2.砂石称量系统

砂石称量系统由多个杆秤组成，每杆秤由传感器、称量斗等组成，骨料计量方式为单计量，把传感器输出的电压信号叠加后，再输入微机控制系统，称量过程为根据混凝土标号，先在微机控制系统中设定各种骨料的需要量，在自动程序过程，骨料即可从底仓门卸入称量斗中，待称量完毕后，控制系统将自动驱动底仓门气缸关闭。在进行手动控制中，微机控制面板上对应着两个料门气缸按钮，即粗称和精称按钮，操作粗称和精称按钮，即可进行手动配料。

3.水平皮带输送机

水平皮带输送机由框架、电动滚筒、槽形托辊组、平托辊组、改向滚筒（张紧装置）、输送带等部份组成。计量好的物料根据控制系统发出的信号由骨料计量斗通过气缸料门放料到水平皮带机上，由水平皮带输送机输送到上料皮带机上，再由上料皮带机输送到搅拌主机上部的过渡储料斗中暂存。

4.骨料仓机架

骨料仓机架主要由工字钢、槽钢、钢板焊接而成，作用是支承骨料仓，砂石称量系统。

有关混凝土搅拌站砂石配料系统组成结构昌利就为你介绍到这这里了，如需咨询购买，请致电昌利销售热线。
