混凝土搅拌站气路系统组成及原理介绍

气路系统是混凝土搅拌站动作的执行装置，能保证整机生产的高效率和良好的经济性。本文就搅拌站气路系统的组成及原理做详细介绍。

1.气路系统组成

混凝土搅拌站气路系统的基本组成如图所示，主要由：1集装阀、2过滤减压阀、3助流气垫、4气动蝶阀、5气动球震动器、6空压机、7气源三联件、8储气罐、9气缸及10气管等组成。其重要组成元件——气源三联件介绍如下：

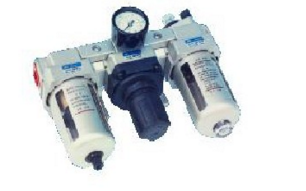

气源三联件在气路系统中起过滤、减压、油雾的重要作用。过滤是将压缩空气中的冷凝水和油泥等杂质分离出来，使压缩空气得到初步净化；减压可通过三联件来调节出口压力大小；油雾是喷出油雾润滑气阀等。

2.气路系统原理

气路系统的作用是按工业微机所发出的指令及时开关各骨料仓、拌合机卸料门、水泥称卸料门，对水泥仓内水泥破拱，对添加剂吹气搅拌，保证各种骨料、水泥、添加剂的精确计量，并完成成品料的装车任务。具体原理如下：

自空气压缩机出来的高压气体，经储气罐，再经气源三联件处理，进入电磁阀，当电磁阀接到控制信号后，接通相应回路，压缩空气进入驱动元件（气缸、震动器、助流气垫），完成相应的动作（料门开关、震动启停、破拱启停）。
