混凝土搅拌站CAN总线控制系统主要组件及功能



混凝土搅拌站CAN总线控制系统具有通信可靠、 抗干扰性好和传输距离远的特点，其主要组件介绍如下：

1.CAN总线通讯卡

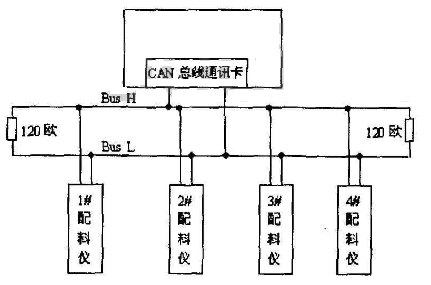

CAN总线通讯卡安装在工业PC内，通过CAN总线连接工业PC与配料机，连接线是二芯双绞屏蔽线。CAN总线通讯卡与配料机的连接方式如下图所示：

2.PCL748/724卡

安装在工业PC内，混凝土搅拌站控制软件通过它接收开关量输入电路的输入信号（包括限位开关和暂停信号），输出控制信号到开出量输出接口电路。

3.开关量输入/输出接口电路

开关量输入接口电路的作用是将“限位开关”和“暂停”信号转换为计算机可以接收的TTL电平信号，开关量输出接口电路的作用是将PCL748/724卡和配料控制机的TTL电平信号转换成驱动中间继电器的24V信号。

4.手动操作台

手动按钮的输出信号是220V，直接与中间继电器的输出并联。为试调、日常维护及处理异常情况提供方便。同时，通过手动操作面板可以完成混凝土配料、投料、搅拌及卸料的全过程。

5.称量系统

称量系统有称体、称重传感器、放大器、信号调理电路和配件仪组成。混凝土控制系统中工业PC起整体调度的作用，配料仪是核心部件，直接关系到生产能否进行。配料仪始终真实反映秤的真实重量，即使工业PC不正常，仍可手动完成。配料仪通过CAN总线接受到工业PC发来的配方后，通过CPU自动输出相应物料的开关门信号，同时检测相应的传感器信号，比较实际值与配料值，一旦检测到物料称够即关断控制信号，完成配料。
